شرح دقیق محصول
منبع تغذیه: | 220 ولت 50/60 هرتز 0.75 کیلو وات | ارتفاع شی: | 30-200 میلی متر |
---|---|---|---|
عرض شی: | 20-200 میلی متر | ارتفاع برچسب: | 15-180 میلی متر |
طول برچسب: | 25-300 میلی متر | دقت برچسب زدن: | mm 1 میلی متر (به استثنای خطای شیject و برچسب) |
کلید 1: | اپلیکیشن برچسب | کلید 2: | دستگاه لیبل کشی |

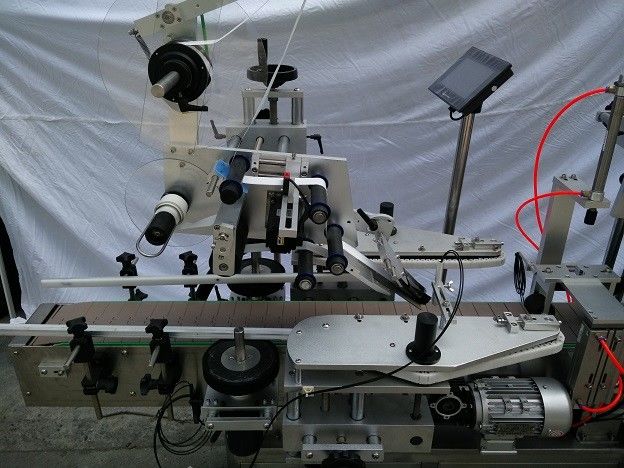

کلید 3: | دستگاه برچسب گذاری تخت | نام: | PLC مشهور ژاپنی با نام تجاری MITSUBISHI Flat Surface Label Application With Object Detect Eye Magic |
20 تا 200 میلی متر عرض سطح مسطح با برچسب سمت بالا و پشت
پارامترهای فنی
نام | 20 تا 200 میلی متر عرض سطح مسطح با برچسب سمت بالا و پشت |
سرعت برچسب زدن | 20-200 عدد در دقیقه |
ارتفاع شی | 30-200 میلی متر |
ضخامت جسم | 20-120 میلی متر |
ارتفاع برچسب | 15-110 میلی متر |
طول برچسب | 25-300 میلی متر |
قطر داخل برچسب غلتکی | 76 میلی متر |
قطر خارج برچسب غلتکی | 300 میلی متر |
دقت برچسب زدن | ± 1 میلی متر |
منبع تغذیه | 220 ولت 50/60 هرتز 0.75 کیلو وات |
مصرف گاز چاپگر | 5 کیلوگرم در متر مربع (اگر دستگاه کدگذاری اضافه کنید) |
اندازه دستگاه برچسب زدن | 1600 (L) × 550 (W) × 1600 (H) میلی متر |
وزن دستگاه برچسب زدن | 150 کیلوگرم |
پیکربندی:
نه | قسمت | نام تجاری | تعداد |
1 | PLC | میتسوبیشی (ژاپن) | 1 |
2 | مبدل اصلی | DANFOSS (دانمارک) | 1 |
3 | HMI | WEINVIEW (تایوان) | 1 |
4 | موتور برچسب زدن سروو | دلتا (تایوان) | 1 |
5 | راننده موتور برچسب زدن سروو | دلتا (تایوان) | 1 |
6 | موتور نوار نقاله | HY (تایوان) | 1 |
7 | گیربکس موتور نوار نقاله | HY (تایوان) | 1 |
8 | موتور اسپوک | GPG (تایوان) | 1 |
9 | گیربکس موتور اسپوک | GPG (تایوان) | 1 |
10 | شی تشخیص سحر و جادو | OMRON (ژاپن) | 1 |
11 | فیبر نوری | OMRON (ژاپن) | 1 |
12 | فروش برچسب چشم جادویی را تشخیص می دهد | LEUZE (آلمان) | 1 |
قاب اصلی برچسب زدن:
این دستگاه برچسب زدن مهمترین قسمتهای زیر است ، قطعات مختلف دارای استفاده متفاوت هستند. با توجه به مشخصات ، ما می توانیم موقعیت برچسب را تنظیم کنیم. 3 مرحله برای تنظیم ارتفاع
1. چرخ دستی تنظیم کننده ارتفاع را برای بلند کردن و پایین آمدن قاب اصلی تنظیم کنید.
2. در حین کار ، دسته جهانی را ببندید و شل کنید و پس از اتمام آن را ببندید.
3. موقعیت تخته پوست را تنظیم کنید تا 2-3 میلی متر قطعه کار باشد.
4. چرخ تنظیم راست / چپ را تنظیم کنید (نقاشی 3) تا قاب اصلی متناسب با قطعه کار حرکت کند.
5. از طریق تنظیم موقعیت قاب اصلی ، می توانید موقعیت تخته پوست را با توجه به قطعه کار نیز تنظیم کنید.
